二，介绍 ：

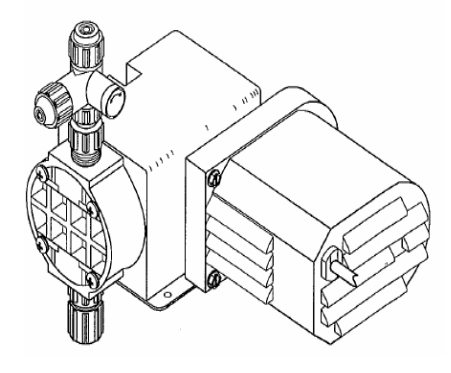

100/150 系列是隔膜计量泵，计量泵通过隔膜的运动将液体从药剂箱中抽出注入系统。4 个阀（泵头的上下端，粗滤器装置和注射装置）保证了液体流出，这几个阀可防止回流，保证抽取液体的单向运动，，因此安装它们非常必要。
泵的潮湿部分（这些部分与泵抽的溶液接触）是 San , PVC, Teflon , HypaLon 和 Polyethylene 材质。这些材质可耐受大多数化学药剂。但是，有一些化学品如强酸和有机溶剂会对隔膜、泵座、泵头产生腐蚀，建议使用Viton,Polyroplylene 和 Ryton 等特殊材质，并向化学药剂提供商索要化学药剂特性表。

制造商的产品保证

制造商担保产品在材质和制造上无缺点，这种担保是有期限和范围的，被退回修理的泵或更换的部件（已检查过有缺陷）的担保是有限的。担保不包括安装和修理费用。任何情况下制造商担保不会超过这些泵部件的卖出价格。因不适当的安装、使用以及未经许可的修理所造成的伤害，制造商将不负责担保，隔膜部分比较昂贵，无论是否声明都不在担保范围，这些伤害造成的后果一概不负责任。以上担保无论是否正式声明还是暗示都取代其它担保，制造商未作任何适当性和商品规格的担保，任何代理机构也未被授权超过以上范围的担保。

三， 操作前准备：

每台 100/150 系列泵都经过检查并在符合规格说明和安全标准的情况下出厂，但是必须做一些先期准备，所以在安装泵前请仔细阅读所有的警示、条款。
1. 在将管路安装到接口时必须先将接口的保护帽拿走。
2. 使用的化学药剂可能危险，因此要小心使用并规范操作，不要因为化学品看起来相似就误以为是相同的，由于化学品的误用而造成的不良后果，作为生产商是不能承担的。
3. 当操作或靠近泵时穿戴工作服（包括手套和眼镜）。
4. 电器的任意改动会造成潜在危险，因此将泵安装在远离小孩和无关人员的地方。
5. 仔细检查安装地点的流量与规格标牌上的说明是否匹配，无论是把插头插进插座还是给系统配线，都要保证接地。若要断开插座，不要拉提电线，而是要在绝对安全的情况下用手握住拔出插头。
6. 当泵工作时禁止移动和修理，必须先断电源，在处理泵前给发动机足够的时间冷却，倘若断线后立即就接触泵体可能造成烫伤，为了安全请戴上手套。
7. 泵在出厂前都已用水检查过，若泵抽的溶剂与水会发生反应（如硫酸），则将泵取下使之完全干燥，泵座、球阀、排气阀和隔膜都应干燥，在添加溶剂前，这些措施要格外注意。
8. 泵头和注射口的箭头表示药剂的流向，若安装正确，这些箭头的方向应该向上的。
9. 当泵抽取危险物质时，不要使用一般材质的塑料管，应严格使用与之匹配的材质的管道，在具体工作中供应商的建议也许可以作为参考
10.禁止使用本泵来处理易燃液体或原料。
11.标准的白色排液管应尽量安装在太阳无法直射到的地方，如无法避免可向供应商购买深色管道。
12.接管之前，所有的安装应向专业水管工咨询，按当地规定的要求操作。
13.注意计量泵的最大压力，当用在压力系统中时，必须确定压力系统不超过规格标牌上标识的最大压力。
14.在连接或断开计量泵时，首先将系统卸压。

四， 安装，管道和线路拆卸，装配和安装：

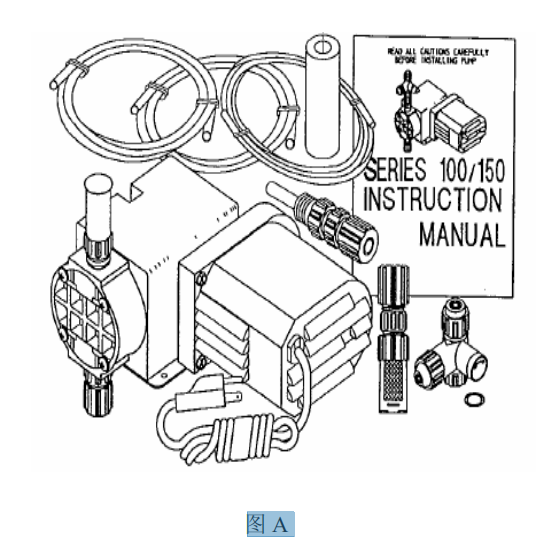

纸箱中应包含（见图 A）：

计量泵
透明吸液管
白色硬回溢流管
白色硬排液管
注入背压阀
粗滤止逆底阀 / 配重块
说明书
排出阀配件
三通阀

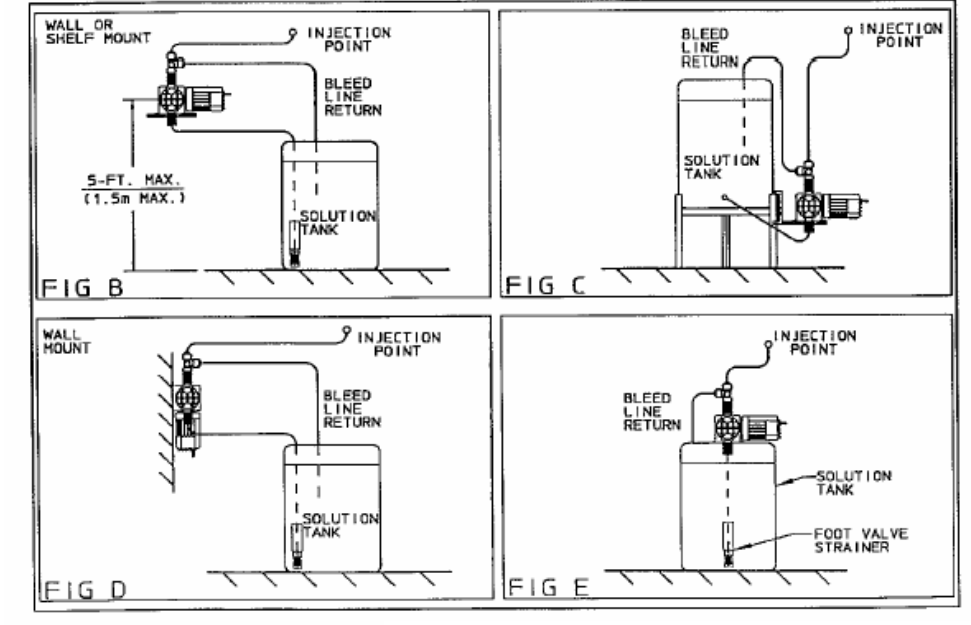

进料器可以安装在墙上的托架上（图 B），槽架平台上(图 C)，垂直于墙面（图 D），或垂直于槽表面（图 E）。

提示：连接点必须高于溶液槽的顶部，这样可阻止因重力进料。100 系列泵的最大扬程为 70M, 150 系列为 42 米。

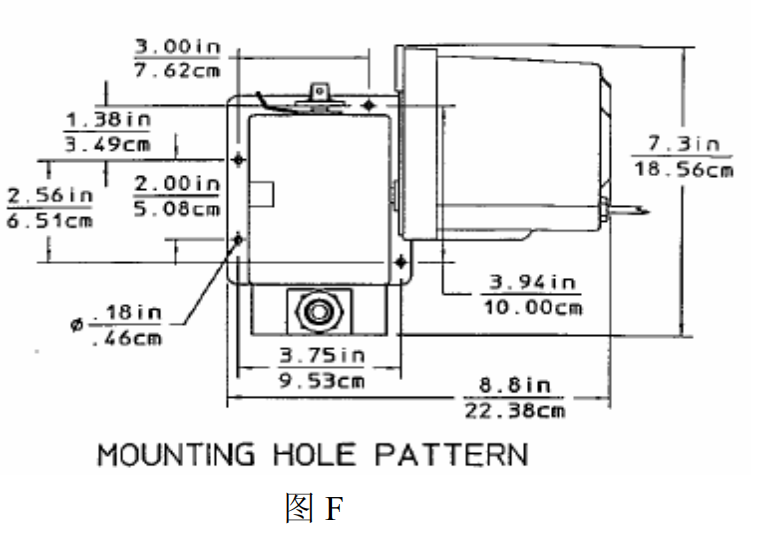

直接将进料器安装在墙面上，把进料器的基部位于泵头下面的电机靠着墙面，移动 4 个泵头
安装螺栓，将泵头扭转 1/4 转使吸入端置于底端。
注意：确保泵头外面的箭头指向上面。泵必须固定，因此插头要求可以接到。

吸管沉入式安装（将进料器安装在槽底部的托架上）是最简单的一种安装方式（槽架台和平台对于所有尺寸的进料泵和槽都适用）。泵可以固定在平台上，将干净的吸管加在主体泵头的配件上，吸入阀罩置于泵头上。由于吸管中总是存有溶液，因此注水很快就能完成，并且进料器一天当中只用几小时，安装过程中注水时的损失会大大减少。

进料器和附加在泵头里卸压阀上的排出阀配置一起运行。排出阀允许手动进料和降压没有从管连接上断开的进料器卸出线。

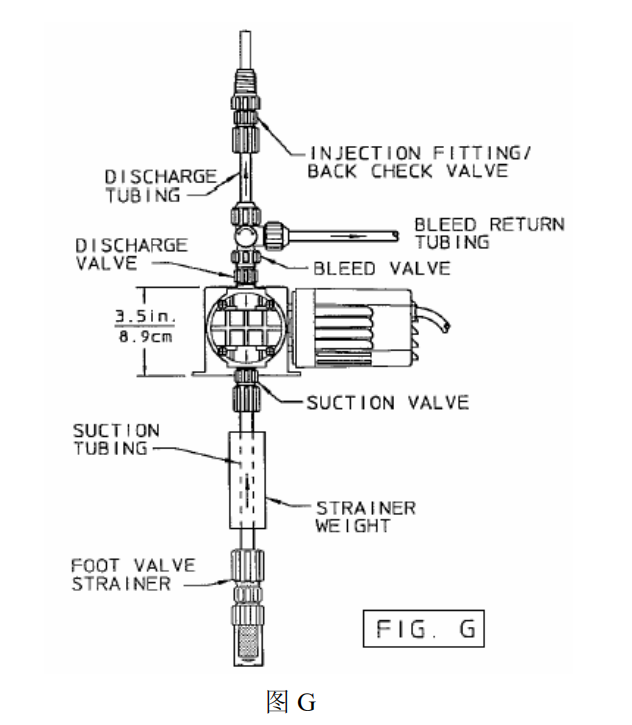

撤走防护盖，将管子和泵的接头连接到加料器上（图 G）。
注意：不要用力连接------只能用手。不要在连接件上另用密封物，例如 Teflon 带。
注意：若用水来溶解或稀释溶剂，药剂桶必须手工安装或在药桶与水管之间使用特定方法来阻止连通，定期检查水管。

药剂注入：
药剂注入到一个开放的容器中：由于每个进料器都带有一个弹簧止回阀。这使得泵头一边的吸管绝对密封，可阻止回流。标有“NSF”或ETL Sanitation（根据 NSF 标准-50 检查）的泵用在泳池水处理上。当选择适当材质时，可以用来处理以下溶液，但并不限制：
12% Al2(SO4)3
2% Ca(ClO3)2
10%HCl
5% Na2CO3
10% NaOH
12.5% NaClO3

安装到井泵系统
确定计量泵的流量与井泵流量相适，将注入头与三通相连，此三通安装在供水管路上压住槽。

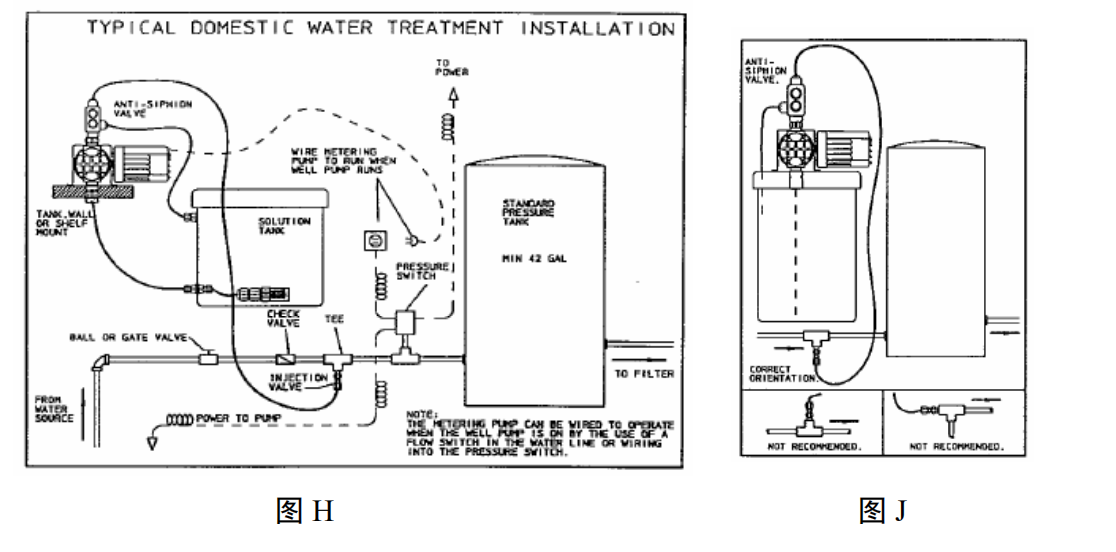

注射背压阀应安装在主流管路上，典型安装如图 H。.若泵的安装是为了处理游泳池水则还要安装一个独立的转换器或 RCD。
注意：建议将注射头垂直方向安装在水管的下部(如图 J)。这将保证带有背压阀的注入装置的适当密封，并阻止过流介质向排出管回流的现象发生，确定注入头的所标箭头是指向上方的。

沿墙边安装
为节约时间和方便混合化学药剂，能使进料泵接近井泵的进口端是最好的。还需要安装一段
较长的排液管。把排液管的末端固定到泵的气缸上，滴液管或脚阀或更低的部分都放到井中。
反虹吸阀必须安装在低于进料器和化学储存槽的排口处。若安装失败可能导致虹吸出现。
反虹吸阀（可选）
当虹吸或抽吸可能在排出端出现时安装反虹吸阀，反虹吸阀不是标准包装的一部分，你需要另加一部分钱才能得到。
卸压阀：（可选）
所有 100/150 系列计量泵都被设计可承受 100PSL 直线压力，若管道压力在安装时会波动超过100PSL，则在泵头排放一端安装卸压阀，一旦压力到达一个定值，预设的卸压力阀将把泵抽取的溶剂返回溶剂药桶。这可以防止马达烧毁和隔膜破裂。卸压阀不是标准包装的一部分，只有另加钱才可得到这项要求，在安装前认真阅读卸压阀说明。
手动拧紧接头
当向抽取和排放接头连接管道时，这 2 个接头必须手动拧紧，过紧将造成泵头的破裂。
注入点
若在注入点稀释不能马上实现，则管道会受到腐蚀，所以应尽量遵守介质在到达注入点之前被有效处理的原则。
注意：在大型管道中还需另加注入装置，向供货商咨询。
药剂注入中的普遍问题：
不要在底部管道末端安装注入头，高浓度溶剂如果没有在主流中，通常会造成腐蚀或在管道中的聚集。计量泵的最高提取高度为 5 英尺，接头和泵头上的箭头保持垂直向上是非常重要的。这可有效防止回流，箭头表示药剂流动方向。

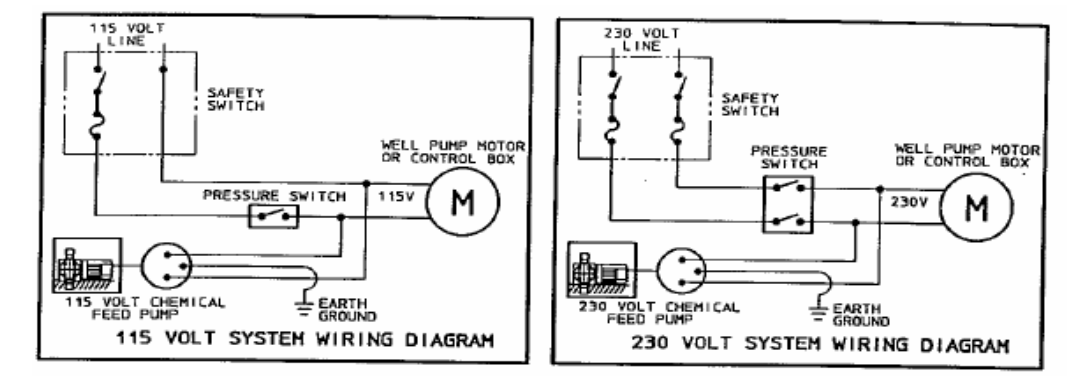

通电
标准化学计量泵需要 115V，60Hz 单相，如果需要 230V，60Hz 和 230V，50Hz 单相也可以。
警告：确定的电压与供给电压是否相匹配。

填充
警告：所有的泵用水检查过，若泵取的药剂与水发生反应（如硫酸等），则应该将泵头、隔膜和阀完全干燥。

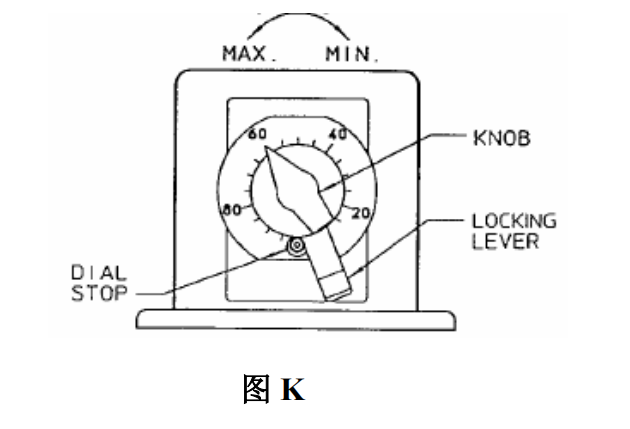

若排液管直接与卸压系统相连，则填充过程中它可能会暂时被绕过，泵安装一个排出阀允许排放液体旁通即可简化操作。在泵背压工作之前必须把泵头里的空气全部排空，打开泵的电源，松开排气纽的锁键使之逆时针转动，要逆时针方向转动到最大流量，然后顺时针拧紧锁
键到手动拧紧位置（如图 K），溶液应在几分钟之内注入到泵头。

空气排放操作：
A)当泵运行时，逆时针扭动调节螺旋。
B)保持阀门开启状态下的运行，直到从管道中流出的液体不带气泡（1/4×3/8 阀）。
C)顺时针扭动调节螺旋关闭空气排放阀。
注意： 只有在泵运行时才可进行操作，不要在键上用力，当阀关闭时，不要扭动调节钮。若在几分钟内溶剂不能充满泵头，断开电源，确定系统已经卸压，移走排放管和排出管接头，用泵抽取几滴溶剂润湿排放阀区域（球阀、阀座）。安全起见，使用保护手套和眼镜和一个装药剂的容器，重装接头和管道，重新启动泵。再次打开电源，调整泵到适当流速，像以前一样锁键。
警告：当操作或在进行安装时，随时穿戴手套和安全眼镜。
警告：在离开泵工作现场时，检查泵的刻度。在被处理的水中检查残余化学药剂是更正泵设置的最好指示。

五，安全警告:

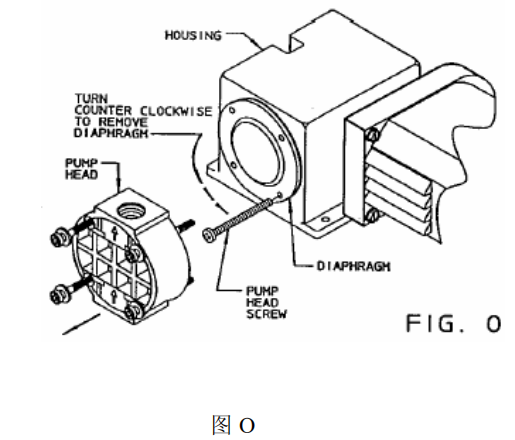

维护

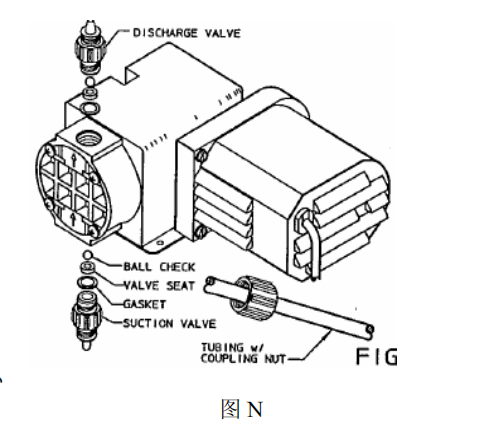

范围：垫圈和止回阀
当检查计量泵或提供例行维护时，一旦发现有任何老化现象，则更换所有的阀座和球阀（阀座应当根据需要每隔 4-6 个月检查一次）。如果在几个月内重复出现阀座或泵的橡胶和塑料都老化现象，则表面需使用某种保护材质，向供货商咨询适合的替换材质。外安装在一些会出现结冰情况的地区，将泵进行室外安装不是问题，完全可行，充分的保护可使泵免受日晒和雨淋，在有充足通风条件下的遮挡可以为泵提供避免天气伤害的保护。注意：当排放管直接被曝晒时，建议用黑色管道将泵中白色半透明管替代。药剂桶检查装药剂的药桶，若在药桶底部有污泥，则应清洗容器，底阀和溶剂桶，并将底阀安装在桶底以上几英寸处，可确保不被污物阻塞。注意：若泵抽的药剂经常在容器内沸腾或不易溶解或不能完全溶解（如氢氧化钙），则需配备搅拌器。
输出调节按纽
有时候输出调节纽会移动它的杆从而使输出不准，这是因为设置按纽滑动或某一零件因为某种原因而被拆下，系统按如下操作重新设到”0”：
1、移走面板塞。
2、随着泵的运行，拧松锁键杆，然后逆时针旋转调节按扭直到它变的松动。
3、使用非常小的手动，慢慢地按顺时针重新扭紧按纽，当中间凸轮时断时续接触时，它会以一定频率继续。
4、当手不能再在凸轮触点间移动旋纽时，安全抓住按纽拉紧锁杆（顺时针方向）确保按纽不再移动。检查 0 点，打开泵，应该无液体流出才正常。
5、重装暂停面板。
6、若指针不在”0”上，拧下在键盘上的螺母（使用 1 个 5/64″艾伦内六角扳手），使指针移动到”0”，重新拧紧螺母安装好按纽。
7、0 设置时输出量为 0。按纽逆时针方向扭到最大时表示输出量为最大，扭键不能超出这个范围以造成伤害。
